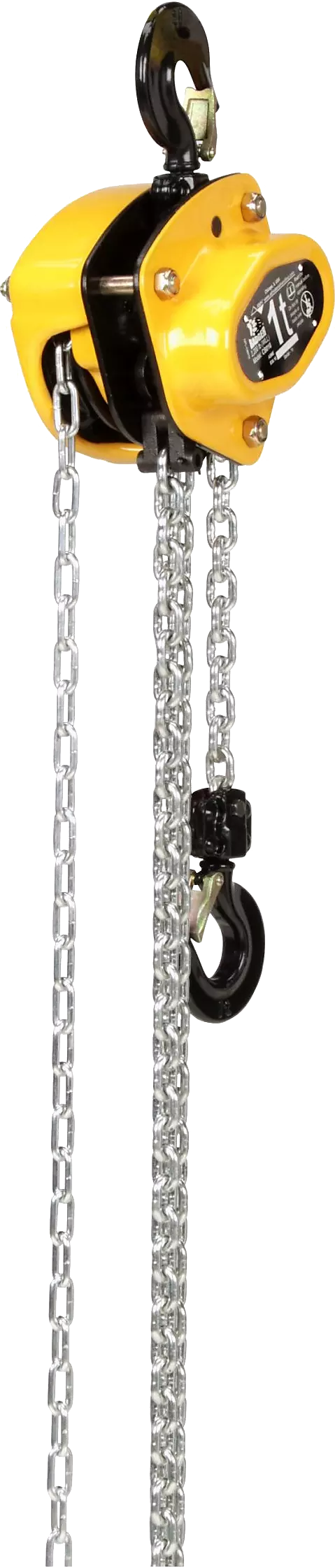

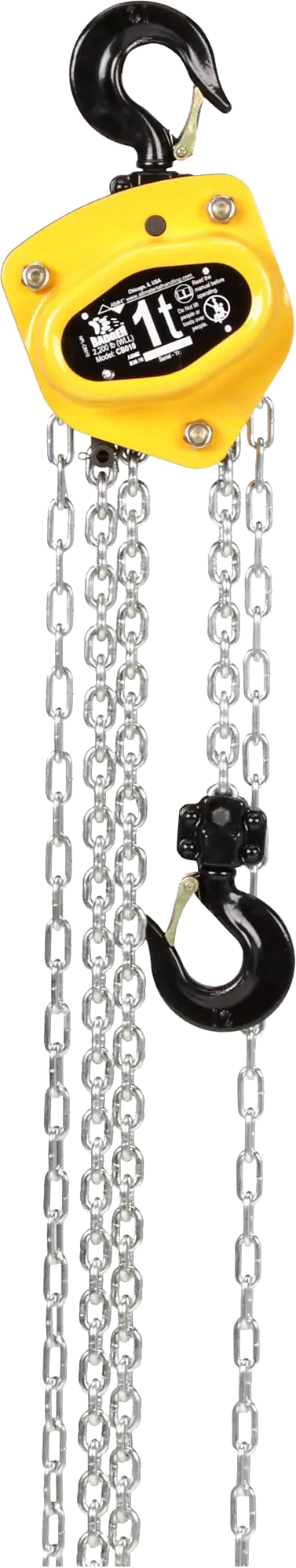

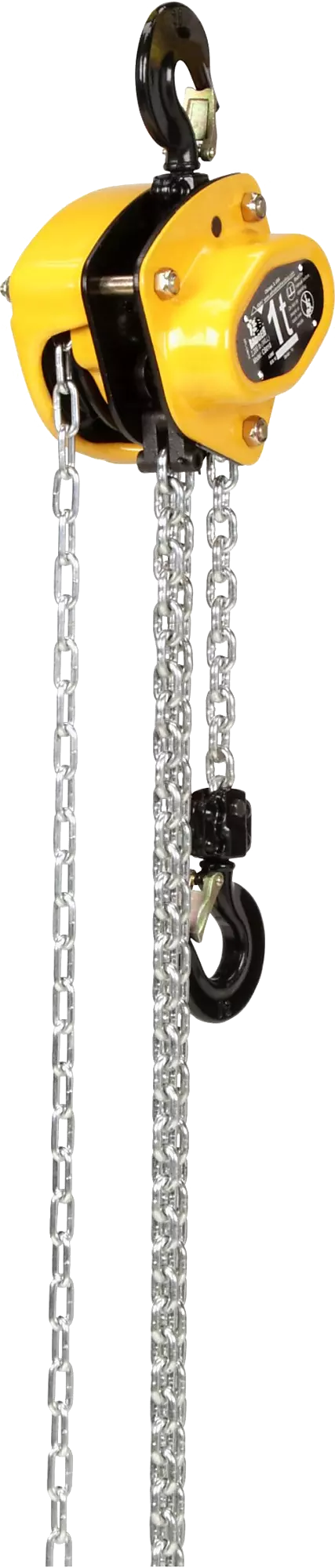

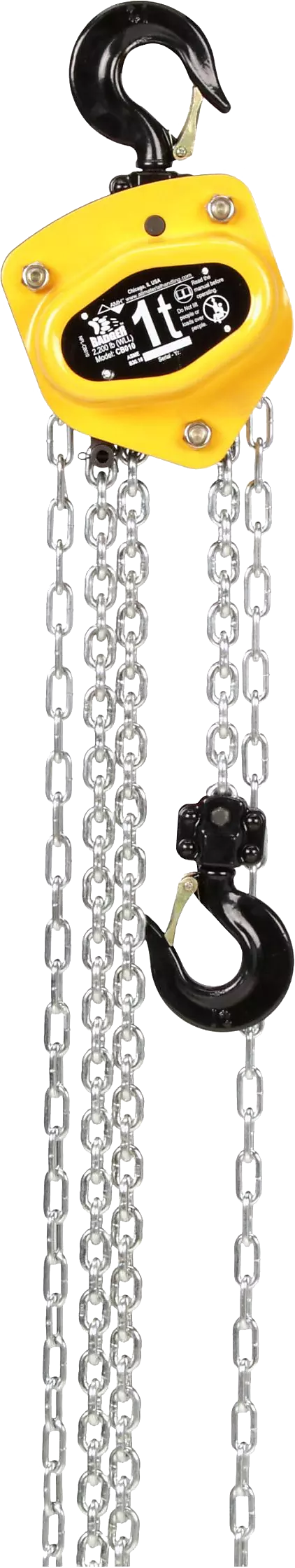

Palan manuel à chaîne série CB, ½t à 2t

Modèle : CB005, CB010, CB015
Prix web :
  • 23199$
    ref: PMAN1/2108BZ-25A
    Livraison 3 à 5 jours
    19 en stock.
  • 33699$
    ref: PMAN1/22018BZ-25A
    Livraison 3 à 5 jours
    32 en stock.
  • 42899$
    ref: PMAN11/21513BZ-25A
    Livraison 3 à 5 jours
    25 en stock.
  • 26199$
    ref: PMAN1108BZ-25A
    Livraison 3 à 5 jours
    46 en stock.
  • 31399$
    ref: PMAN11513BZ-25A
    Livraison 3 à 5 jours
    16 en stock.
  • 37099$
    ref: PMAN12018BZ-25A
    Livraison 3 à 5 jours
    18 en stock.
  • 47399$
    ref: PMAN13028BZ-25A
    Livraison 3 à 5 jours
    14 en stock.
  • 37099$
    ref: PMAN2108BZ-25A
    Livraison 3 à 5 jours
    18 en stock.
  • 44399$
    ref: PMAN21513BZ-25A
    Livraison 3 à 5 jours
    16 en stock.
  • 51699$
    ref: PMAN22018BZ-25A
    Livraison 3 à 5 jours
    23 en stock.
  • 28499$
    ref: PMAN1/21513BZ-25A
    Livraison 3 à 5 jours
    21 en stock.
    1.
    1. WLL
    2. 0,5t
    3. 1t
    4. 1,5t
    5. 2t
    1. Chaîne Grade 80
    2. C6X18ZC
    3. C6X18ZC
    4. C8X24ZC
    5. C8X24ZC
    1. Chaîne de levage
    2. 0,54lb/ft
    3. 0,54lb/ft
    4. 0,92lb/ft
    5. 0,92lb/ft
    1. Chaîne à main
    2. 0,38lb/ft
    3. 0,38lb/ft
    4. 0,38lb/ft
    5. 0,38lb/ft
Ajouté au panier

La quantité ou le produit désiré n’est pas disponible en ligne.
Pour placer une commande spéciale : 1 800 652-9759 #6805.

Spécifications

Normes
ASME B30.21NASA-STD-8719.9OSHA
W 10 P C B A D
  1. WLL
  2. ½t
  3. 1t
  4. 1 ½t
  5. 2t
  1. A Min.
  2. 10.6"
  3. 13.39"
  4. 15.7"
  5. 16.3"
  1. B
  2. 5.4"
  3. 5.8"
  4. 7.2"
  5. 7.6"
  1. C
  2. 5.4"
  3. 5.8"
  4. 6.7"
  5. 6.7"
  1. D W/Latch
  2. 1.1"
  3. 1.02"
  4. 1.28"
  5. 1.26"
  1. Effort P-WILL
  2. 45lb
  3. 72lb
  4. 81lb
  5. 82lb
  1. W/10Ft Lift
  2. 22lb
  3. 26lb
  4. 42lb
  5. 44lb

Description

  • Capacité de ½ à 2 tonnes métriques
  • Faible hauteur libre, boîtier en acier formé léger et durable  qui protège de la contamination et peut être rapidement démonté pour un entretien rapide et facile. Le revêtement en poudre et les finitions plaquées, sur les composants exposés, sont utilisés pour la résistance à la corrosion permettant au palan de rester en service plus longtemps.
  • L’ouverture de la chaîne à main est formée avec un rayon  permettant un fonctionnement latéral ou même au-dessus permettant une utilisation pour le levage ou la traction.
  • Les pièces internes  sont traitées thermiquement pour plus de solidité et de fiabilité avec des engrenages entièrement fermés pour les protéger de la contamination. Tous les engrenages et arbres fonctionnent sur des roulements à rouleaux en cage, y compris la roue de levage qui est usinée pour un fonctionnement en douceur et une longue durée de vie.
  • Le frein de charge mécanique de style Weston  s’ajuste automatiquement avec des doubles cliquets, des disques de frein sans amiante et est entouré d’une enceinte pour limiter la contamination.
  • Les crochets en alliage forgé  sont conçus pour s’étirer lorsqu’ils sont surchargés avant la rupture de la chaîne et sont équipés d’un loquet de sécurité en acier moulé robuste fixé par un boulon et un contre-écrou. Le montage du crochet supérieur s’articule pour faciliter le gréement et aider à assurer un chargement en ligne droite entre les crochets.
  • Chaîne de charge en alliage zingué grade 80.
  • Chaque palan est testé à l’épreuve min. de 1,25 x WLL  et livré avec une certification de test correspondant au numéro de série individualisé estampé sur la plaque signalétique.
  • Conforme ASME B30.16, OSHA et NASA-STD-8719.9
